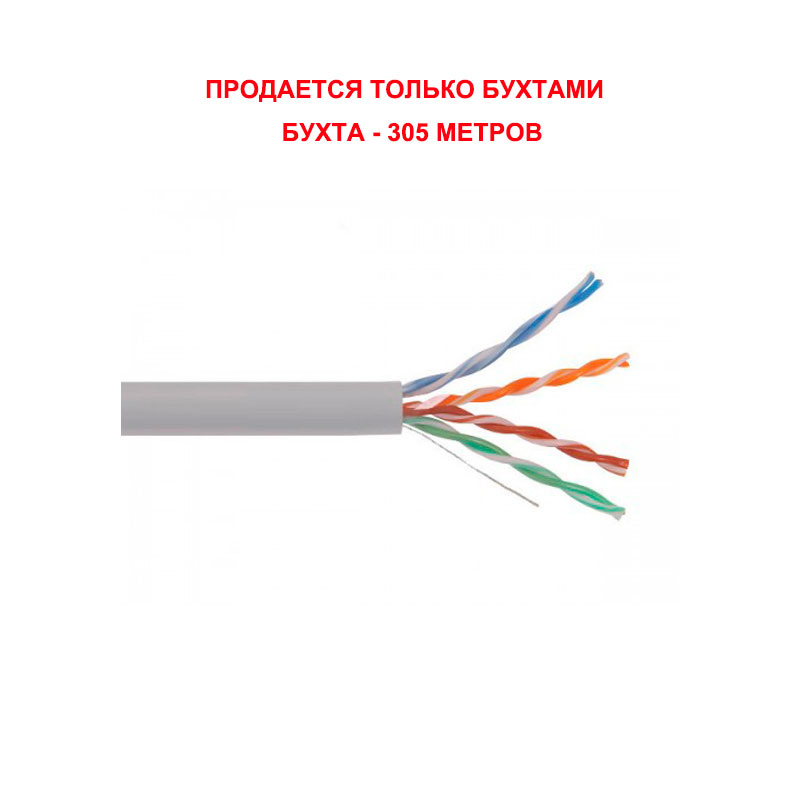

KCEP Кабель U/UTP 4х2 AWG 24/1 PVC Cat. 5e (0,51), СЕРЫЙ

Описание

U/UTP — неэкранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) внутри помещений с частотой передачи сигналов до 100 МГц (Cat.5e).
Токопроводящие жилы выполнены из одножильной медной проволоки с номинальным диаметром 0,51 мм, поверх которой наложена изоляция из полиэтилена высокой плотности. Изолированные жилы скручены в пары. Количество пар — 4. Пары жил скручены в сердечник по повивной системе. Повивы имеют цветовую идентификацию.  Внешняя оболочка кабеля выполнена из поливинилхлоридного пластиката серого цвета (PVC). Наружный диаметр кабеля — 5,4 мм.

Вес — 32,8кг/км
Длина в бухте — 305 м
Диаметр жилы, мм  — 0,51мм
Продается только бухтами

Стандарт на кабель — СТ ТОО 41021646-34-2007, IEC 11801, АКЗК 005-2015
— Токопроводящая жил — Медная мягкая проволока диаметром 0,51
— Изоляция токопроводящей жилы — ПЭ
— Вид скрутки — Парная
— Количество пар в кабеле — 4
— Расцветка изоляции жил — Согласно ANSI/TIA-568
— Наружная оболочка — ПВХ
Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,5
— Асимметрия сопротивления жил в паре/ четверке по посто-янному току, %, не более — 3
— Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц — 56
— Сопротивление изоляции постоянному току, МОм*км, не менее — 150
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005МГц, кВ — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 — 100±25 // 1,0-250 — 100±15
— Скорость распространения, волны на частоте, % от скоро-сти света в вакууме, не менее 10 МГц — 65
— Задержка сигнала на частоте 10 МГц, нс/ 100м, не более — 555
— Разность задержки сигнала между парами на частоте 10 МГц, нс/ 100м — 50
— Затухание в кабеле на частоте, дБ/100 м — 1 МГц — 3,0 // 16 МГц — 4,5 // 100 МГц — 24,0
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 МГц — 60,0 // 16 МГц — 53,5 // 100 МГц — 30,1
— Возвратные потери на частоте, дБ/100 м — 1 МГц — 17,0 // 16 МГц — 17,0 // 100 МГц — 17,0
Механические характеристики
— Значение растягивающего усилия кабеля, не более, Н — 80
— Раздавливающие усилие, Н/см, не менее — 40
— Минимальный радиус изгиба кабеля, мм — 35
— Температура эксплуатации — от -20 до +60°С
— Температура хранения и транспортировки — от -20 до +60°С
— Температура монтажа — от -10 до +60°С
— Относительная влажность при температуре +350 C, % — 98
— Наружный размер кабеля, мм — 5,4
