СКО F/UTP Сat 5e PE 4х2х0,51 Premium Outdoor кабель витая пара

Описание

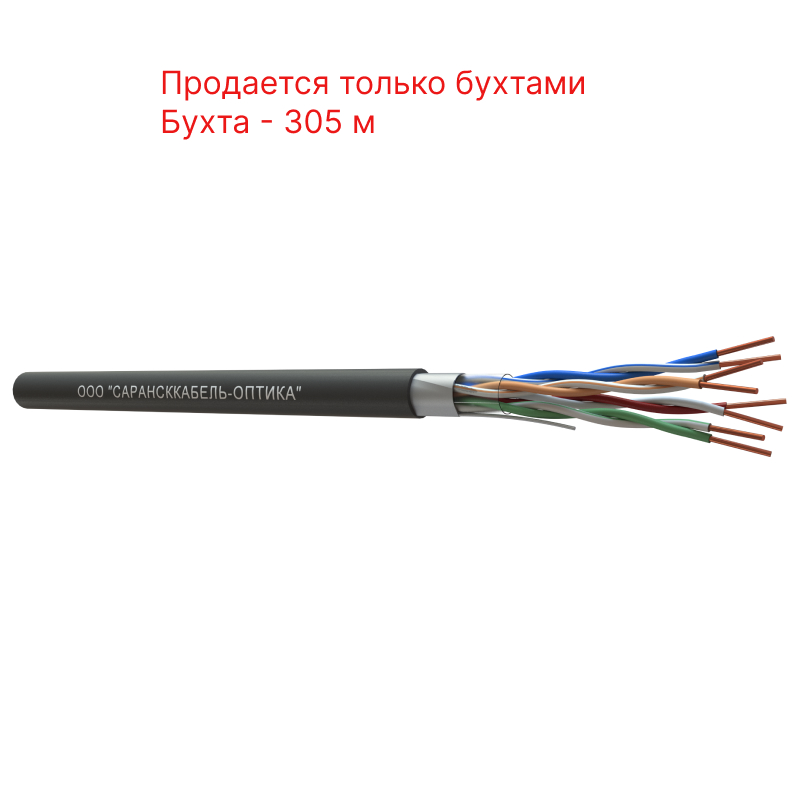

Конструкция
1. Медный проводник диаметром 0,51 мм.
2. Полиэтиленовая изоляция с индивидуальной цветовой маркировкой каждой изолированной жилы.
3. ПЭТ лента.
4. Алюмофлекс лента и медный луженый проводник.
5. Оболочка – полиэтилен.

Массогабаритные характеристики:
Количество пар — 4
Номинальный внешний диаметр, мм — 6,3 (±0,2)
Масса, кг/км — 35,3
Диаметр медной жилы    — 0,51 мм

Механические характеристики:
— максимальное растягивающее усилие — 50 Н;
— разрывное усилие оболочки не менее — 9МПа;
— радиус изгиба — не менее 8 диаметров.

Технические характеристики:
Диапазон рабочих частот, МГц до 100
Волновое сопротивление в диапазоне частот (1-100) МГц, Ом 100±15

Собственное затухание, дБ/100м, не более:
— на частоте 4 МГц — 4,1
— на частоте 20 МГц — 9,3
— на частоте 100 МГц — 22,0

Переходное затухание между цепями на ближнем конце(NEXT), дБ/100м, не менее:
— на частоте 4 МГц — 56,3
— на частоте 20 МГц — 45,8
— на частоте 100 МГц — 35,3

Защищенность цепи на дальнем конце (FEXT), дБ/100м, не менее:
— на частоте 4 МГц — 52,0
— на частоте 20 МГц — 38,0
— на частоте 100 МГц — 24,0

Обратные потери (RL), дБ/100м, не менее:
— на частоте 4 МГц — 23,0
— на частоте 20 МГц — 25,0
— на частоте 100 МГц — 20,1

Электрическая емкость пар, не более, нФ/км — 56

Поставка кабелей производится в картонных коробках по 305 метров
Кабели допускается эксплуатировать при температуре окружающей среды: от минус 40 °С до плюс 60 °С.
Проверка и монтаж кабелей должны быть проведены при температуре окружающей среды — не ниже минус 10 °С.
Радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных наружных диаметров кабеля. В процессе прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь кабеля и/или нанесение на оболочку кабелей веществ, вредно воздействующих на элементы кабеля, не допускаются.
