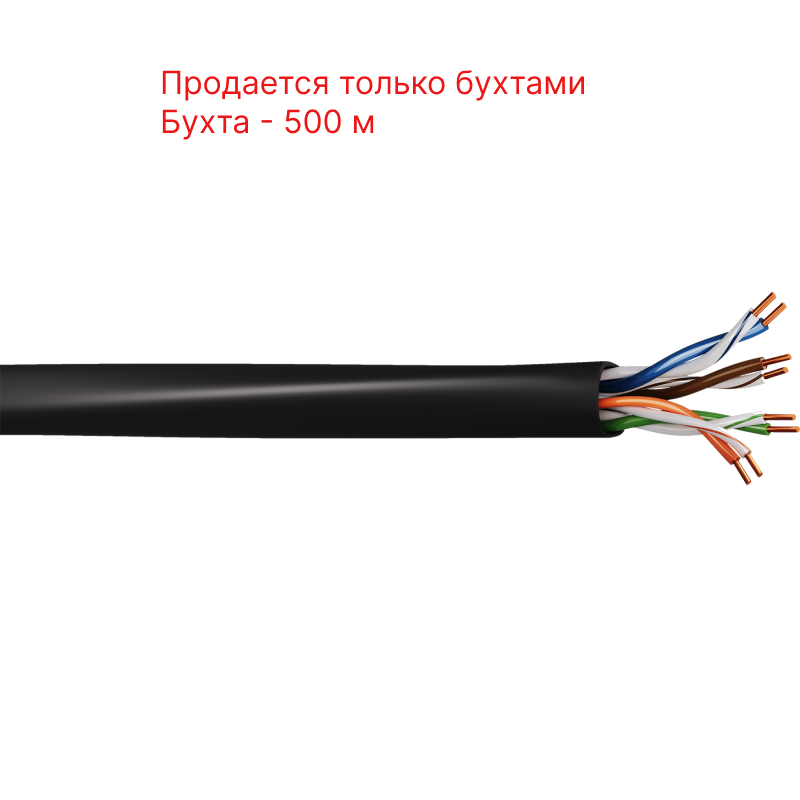

KCEP Кабель U/UTP 4х2хAWG 24/1 PE1 Cat. 6

Описание

U/UTP — неэкранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) внутри помещений с частотой передачи сигналов до 250 МГц (Cat.6).
Токопроводящие жилы выполнены из одножильной медной проволоки с номинальным диаметром 0,52 мм, поверх которой наложена изоляция из полиэтилена высокой плотности. Изолированные жилы скручены в пары. Количество пар — 4. Пары жил скручены в сердечник по повивной системе. Повивы имеют цветовую идентификацию.  Внешняя оболочка кабеля выполнена из полиэтилена черного цвета. Наружный диаметр кабеля — 6,7 мм.

Вес — 36,8 кг/км
Длина в бухте — 500 м
Диаметр жилы, мм  — 0,52 мм
Продается только бухтами

1.1 Токопроводящая жила однопроволочная из медной мягкой круглой проволоки.
1.2 Диаметр токопроводящей жилы 0,52±0,01мм.
1.3 Изоляция выполнена из полиэтилена в виде концентрического слоя.
1.4 Вид скрутки парная. Количество пар в кабеле – 4.
1.5 Цвета изоляции одноцветной жилы в паре оранжевый, зеленый, синий и коричневый. На белую жилу в каждой паре нанесена цветовая маркировка в виде продольной полоски цвета второй жилы пары.
1.6 Крестовина выполнена из полиэтилена.
1.7 Наружная оболочка выполнена из светостабилизированного полиэтилена.
1.8 Оболочка кабеля имеет черный цвет.

2. Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,5
— Асимметрия сопротивления жил в паре по постоянному току, не более 2 %
— Рабочая ёмкость пары на частоте 0,001 МГц не более — 56 нФ/км
— Сопротивление изоляции постоянному току, МОм*км, не менее — 5000
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005МГц, кВ — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 — 100±25 // 1,0-250 — 100±15
— Скорость распространения волны не менее 68 % от скорости света в вакууме
— Задержка сигнала на частоте 10 МГц, нс/ 100м, не более — 545
— Разность задержки сигнала между парами на частоте 10 МГц, нс/ 100м — 45
— Затухание в кабеле на частоте, дБ/100 м — 1 МГц — 2,1 // 100 МГц — 19,9 // 250 МГц — 33,0
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 МГц — 75,3 // 100 МГц — 45,3 // 250 МГц — 52,9
— Возвратные потери на частоте, дБ/100 м — 1 МГц — 23,0 // 100 МГц — 20,1 // 250 МГц — 17,3

3. Механические характеристики
— Значение растягивающего усилия кабеля, не более, кН    0,4
— Раздавливающие усилие, Н/см, не менее    40
— Минимальный радиус изгиба кабеля, мм    54
— Температура эксплуатации    от -40 до +60 °С
— Температура хранения и транспортировки    от -40 до +60 °С
— Температура монтажа    от -10 до +60 °С
— Относительная влажность при температуре +350 C, %    98
— Наружный размер кабеля, мм    6,7
— Расчётный вес 1км кабеля, кг/км    36,8
— Строительная длина кабеля    305м/500м/1000м
— Упаковка    Катушка
