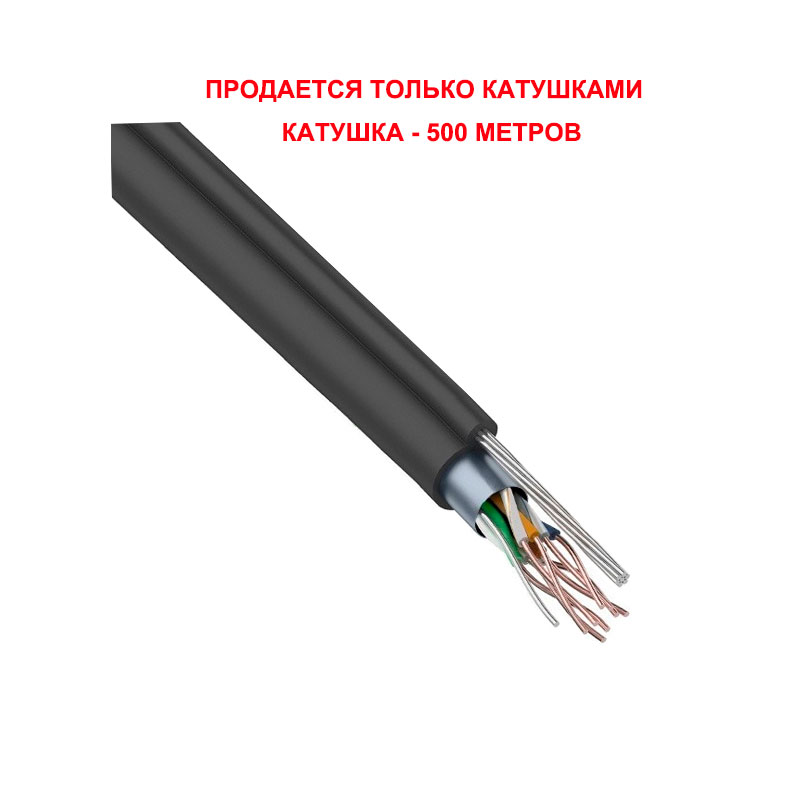

KCEP Кабель F/UTP 4х2 AWG 24/1 PE1 SC Cat.5e

Описание

F/UTP — экранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) с частотой передачи сигналов до 100 МГц (Cat.5e).
PE1 SC — для внешней прокладки (оболочка из полиэтилена черного цвета) с тросом

Количество жил в кабеле — 4 пары по 2 жилы
Диаметр жилы, мм  — 0,51
Катушка — 500 м
Вес кабеля — 51,16кг/км
Продается только бухтами

Стандарт на кабель — СТ ТОО 143-1930-10-16-34-2012, ISO/IEC 11801, АКЗК 005-2015
— Токопроводящая жила — Медная мягкая проволока диаметром 0,51мм
— Изоляция токопроводящей жилы — ПЭ
— Вид скрутки — Парная
— Количество пар в кабеле — 4
— Расцветка изоляции жил — Согласно ANSI/TIA-568
— Экран — Алюмополимерная лента
— Наружная оболочка — Светостабилизированный ПЭ
— Несущий элемент — Стальной оцинкованный канат
Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,6
— Асимметрия сопротивления жил в паре/ четверке постоянному току, %, не более — 2
— Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц — 56
— Сопротивление изоляции постоянному току, МОм*км, не менее — 150
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин начастоте, кВ 0,00005 — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 МГц — 100±25 // 1,0-250 МГц — 100±15
— Скорость распространения, волны на частоте, % от скорости света в вакууме, не менее — 1 МГц — 65 // 10 МГц — 65 // 100 МГц — 65
— Задержка сигнала на частоте, нс/ 100м, не более — 1 — 0,580 // 16 — 0,553 // 100 — 0,548
— Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц — 50
— Затухание в кабеле на частоте, дБ/100 м — 1 — 4,0 // 16 — 9,1 // 100 — 24,0
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 — 63,3 // 16 — 43,6 // 100 — 30,1
— Возвратные потери на частоте, дБ/100 м — 1 — 17,0 // 16 — 17,0 // 100 — 10,0
Механические характеристики
— Значение растягивающего усилия кабеля, не более, кН — 0,4
— Раздавливающие усилие, Н/см, не менее — 40
— Минимальный радиус изгиба кабеля, мм — 43
— Температура эксплуатации — от -40 до +60 °С
— Температура хранения и транспортировки — от -40 до +60 °С
— Температура монтажа — от -10 до +50 °С
— Относительная влажность при температуре +350 C, % — 98
— Наружный размер кабеля, мм (максимальный) — 7,1×10,5
