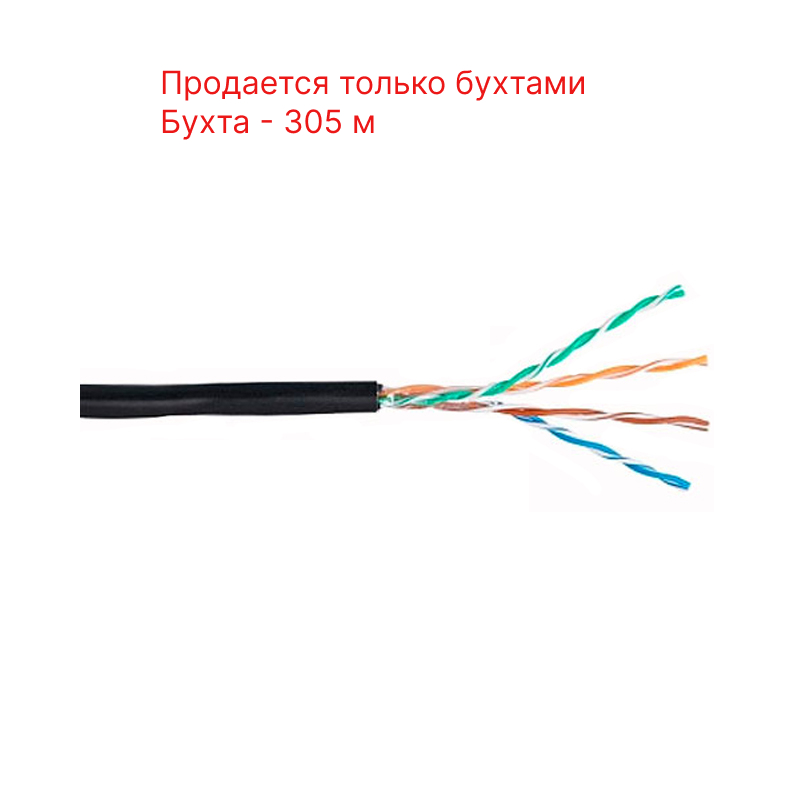

KCEP Кабель U/UTP 4х2xAWG 24/1 PE1 Cat.5e (0,51), ЧЕРНЫЙ

Описание

Кабель U/UTP неэкранированная витая пара  для структурированных кабельных систем.
Токопроводящие жилы выполнены из одножильной медной проволоки с номинальным диаметром 0,51 мм, поверх которой наложена изоляция из полиэтилена высокой плотности. Изолированные жилы скручены в пары. Количество пар — 4. Пары жил скручены в сердечник по повивной системе. Повивы имеют цветовую идентификацию.   Наружный диаметр кабеля — 5,8 мм.
PE1 — для внешней прокладки (оболочка из полиэтилена чёрного цвета)

Вес — 29,5 кг/км
Количество жил в кабеле — 4 пары по 2 жилы
Диаметр жилы, мм  — 0,51
Бухта 305 м.
Продается только бухтами

Стандарт на кабель — СТ ТОО 143-1930-10-16-34-2012, IEC 10811, АКЗК 005-2015
— Токопроводящая жила — Медная мягкая проволока диаметром 0,5-0,51мм
— Изоляция токопроводящей жилы — ПЭ
— Вид скрутки — Парная
— Количество пар в кабеле — 4
— Расцветка изоляции жил — Согласно ANSI/TIA-568
— Поясная изоляция — Пленка ПЭТ
— Наружная оболочка — Светостабилизированный ПЭ черного цвета
Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,5
— Асимметрия сопротивления жил в паре/ четверке постоян-ному току, %, не более — 3
— Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц — 56
— Сопротивление изоляции постоянному току, МОм*км, не менее — 150
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин на частоте, кВ 0,00005 — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 МГц — 100±25 // 1,0-250 МГц — 100±15
— Скорость распространения, волны на частоте 10 МГ, % от скорости света в вакууме, не менее — 65
— Задержка сигнала на частоте 10 МГц, нс/ 100м, не более — 555
— Разность задержки сигнала между парами на частоте 10 МГц, нс/ 100м — 50
— Затухание в кабеле на частоте, дБ/100 м — 1 МГц — 60,0 // 16 МГц — 53,5 // 100 МГц — 30,1
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 МГц — 17,0 // 16 МГц — 17,0 // 100 МГц — 10,0
— Возвратные потери на частоте, дБ/100 м — 1 МГц — 17,0 // 16 МГц — 17,0 // 100 МГц — 17,0
Механические параметры
— Значение растягивающего усилия кабеля, не более, Н — 80
— Раздавливающие усилие, Н/см, не менее — 40
— Минимальный радиус изгиба кабеля, мм — 55
— Температура эксплуатации — от -40 до +60°С
— Температура хранения и транспортировки — от -40 до +60°С
— Температура монтажа — от -10 до +60°С
— Относительная влажность при температуре +350 C, % — 98
— Наружные размеры, не более, мм — 5,8
