СКО U/UTP Сat 5e PVC 4х2 AWG24 (0,48) Standard Indoor кабель витая пара

Описание

Диаметр жилы 0,48 мм.
Число пар: 4.

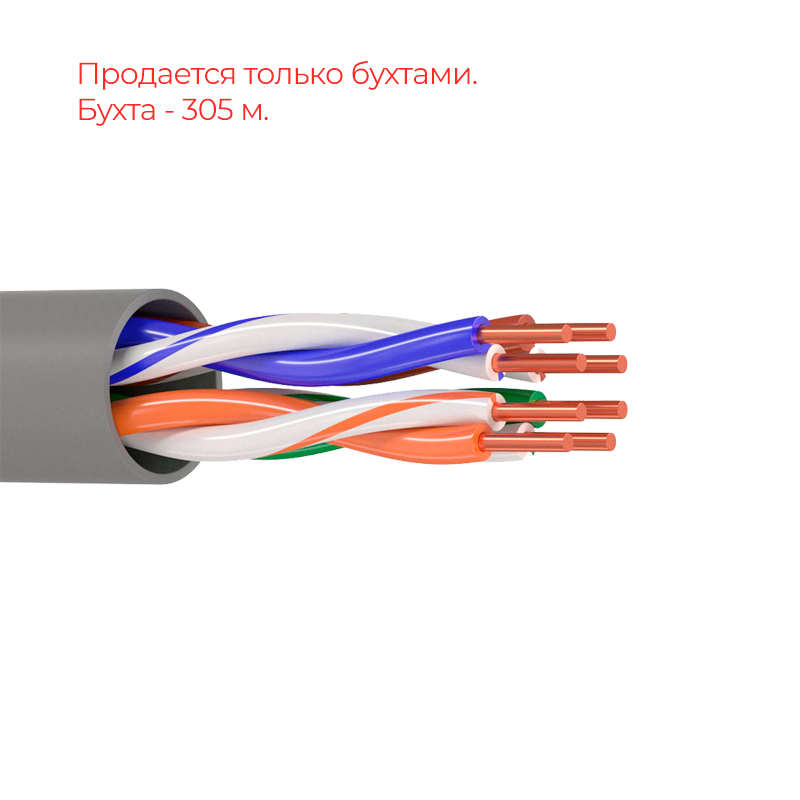

Конструкция
1. Медный проводник диаметром 0,48 мм
2. Полиэтиленовая изоляция с индивидуальной цветовой маркировкой каждой изолированной жилы.
3. Полимерная оболочка.

Механические характеристики:
— максимальное растягивающее усилие — 50 Н;
— разрывное усилие оболочки не менее — 9МПа;
— радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных наружных диаметров кабеля.

Номинальный внешний диаметр, мм — 4,85
Масса, кг/км — 29,26

Диапазон рабочих частот, МГц до — 100
Волновое сопротивление в диапазоне частот (1-100) МГц, Ом — 100±15

Собственное затухание, дБ/100м, не более:
— на частоте 1 МГц — 2,4
— на частоте 20 МГц — 10,44
— на частоте 100 МГц — 24,77

Переходное затухание между цепями на ближнем конце(NEXT), дБ/100м, не менее:
— на частоте 1 МГц — 65,3
— на частоте 4 МГц — 56,3
— на частоте 20 МГц — 45,8
— на частоте 100 МГц — 35,3

Защищенность цепи на дальнем конце (FEXT), дБ/100м, не менее:
— на частоте 4 МГц — 52,0
— на частоте 20 МГц — 38,0
— на частоте 100 МГц — 24,0

Обратные потери (RL), дБ/100м, не менее:
— на частоте 4 МГц — 23,0
— на частоте 20 МГц — 25,0
— на частоте 100 МГц — 20,1

Электрическая емкость пар, не более, нФ/км 56

Наружная оболочка кабеля изготавливается из поливинилхлоридного пластиката (PVC) при одиночной прокладке
Поставка кабелей производится в картонных коробках по 305 метров

Кабели допускается эксплуатировать при температуре окружающей среды: от минус 40 °С до плюс 60 °С.
Проверка и монтаж кабелей должны быть проведены при температуре окружающей среды — не ниже минус 10 °С.
Радиус изгиба кабелей при монтаже должен быть не менее восьми максимальных наружных диаметров кабеля. В процессе прокладки, монтажа и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы.
Подача внутрь кабеля и/или нанесение на оболочку кабелей веществ, вредно воздействующих на элементы кабеля, не допускаются.
