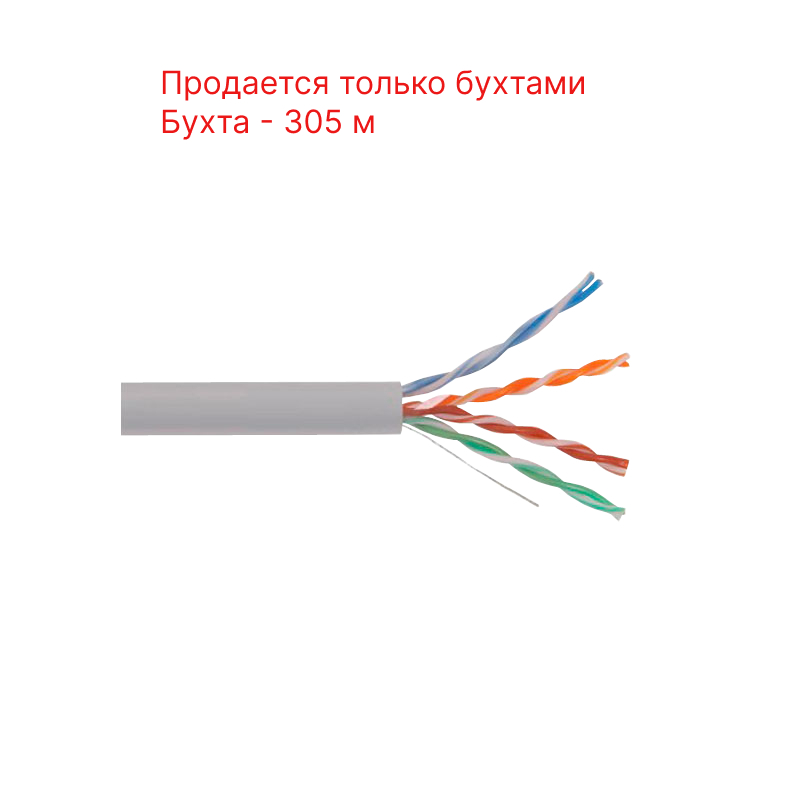

KCEP Кабель U/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e

Описание

Обозначение кабеля — U/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e
Наименование кабеля — Кабель с неэкранированными витыми парами
Формула кабеля — Cu+PE-LSZH
Стандарт на кабель — СТ ТОО 143-1930-10-16-34-2012, IEC 10811
Класс пожарной безопасности — ПРГП-1 по СТ РК 1798-2008

Токопроводящая жила    Медная мягкая проволока диаметром 0,5±0,01 мм
Изоляция токопроводящей жилы    ПЭ
Вид скрутки    Парная
Количество пар в кабеле    4
Расцветка изоляции жил    Согласно ANSI/TIA-568
Наружная оболочка    LSZH

Электрические характеристики
Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более    9,6
Асимметрия сопротивления жил в паре/ четверке постоянному току, %, не более    2
Рабочая ёмкость пары на частоте, нФ/км, не более
0,001 МГц    56
Сопротивление изоляции постоянному току, МОм*км, не менее    150
Испытательное напряжение постоянного тока в течение 1 мин, кВ    1,0
Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005, кВ 0,7
Волновое сопротивление на частоте, Ом
— 0,064-1,0 МГц — 100±25
— 1,0-250 МГц — 100±15
Скорость распространения, волны на частоте, % от скорости света в вакууме, не менее
— 1 МГц — 65
— 10 МГц — 65
— 100 МГц    — 65
Задержка сигнала на частоте, нс/ 100м, не более
— 1 — 0,580
— 16 — 0,553
— 100  — 0,548
Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц- 50
Затухание в кабеле на частоте, дБ/100 м
— 1 — 4,0
— 16 — 9,1
— 100     — 24,0
Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее
— 1 — 63,3
— 16 — 43,6
— 100     — 30,1
Возвратные потери на частоте, дБ/100 м
— 1 — 17,0
— 16 — 17,0
— 100 — 10,0

Механические характеристики
Значение растягивающего усилия кабеля, не более, кН    0,4
Раздавливающие усилие, Н/см, не менее    40
Минимальный радиус изгиба кабеля, мм    35
Температура эксплуатации    от -40 до +60 °С
Температура хранения и транспортировки    от -40 до +60 °С
Температура монтажа    от -10 до +50 °С
Относительная влажность при
температуре +350 C, %    98
Наружные размеры, мм    5,5 мм
Расчётный вес 1км кабеля, кг/км    32
Строительная длина кабеля    305м
Упаковка    Коробка
