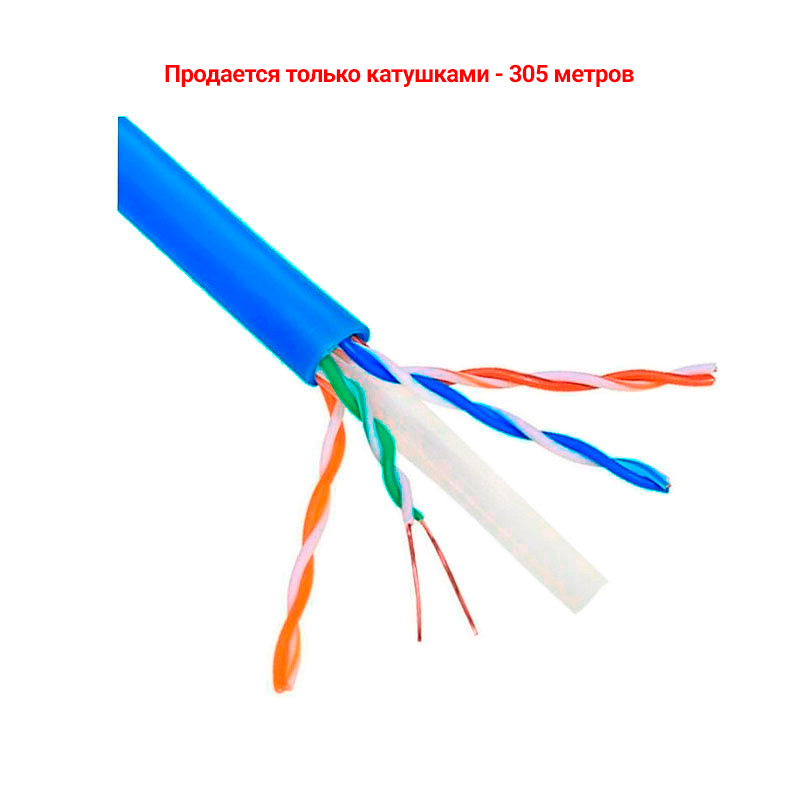

KCEP Кабель U/UTP 4х2хAWG 24/1 PVC Cat. 6 (305м)

Описание

U/UTP — неэкранированная витая пара
Кабель предназначен для построения структурированных кабельных систем (СКС) внутри помещений с частотой передачи сигналов до 250 МГц (Cat.6).
PVC — для внутренней прокладки (оболочка из ПВХ-пластиката синего цвета)

Вес — 40,4кг/км
Количество жил в кабеле — 4 пары по 2 жилы
Длина в катушке — 305 м
Диаметр жилы, мм  — 0,52мм
Продается только катушками

Стандарт на кабель — СТ ТОО 41021646-34-2007, IEC 11801, АКЗК 005-2015
— Токопроводящая жила — Медная мягкая проволока диаметром 0,52±0,01 мм
— Изоляция токопроводящей жилы — ПНД
— Вид скрутки — Парная
— Количество пар в кабеле — 4
— Расцветка изоляции жил — Согласно ANSI/TIA-568
— Наружная оболочка — ПВХ пластикат
Электрические характеристики
— Сопротивление токопроводящей жилы постоянному току, Ом/100 м, не более — 9,5
— Асимметрия сопротивления жил в паре/ четверке по посто-янному току, %, не более — 2
— Рабочая ёмкость пары на частоте, нФ/км, не более 0,001 МГц — 56
— Сопротивление изоляции постоянному току, МОм*км, не менее — 150
— Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
— Испытательное напряжение переменного тока в течение 1 мин на частоте, кВ 0,00005 — 0,7
— Волновое сопротивление на частоте, Ом — 0,064-1,0 — 100±25 // 1,0-250 — 100±15
— Скорость распространения, волны на частоте 10 МГц, % от скорости света в вакууме, не менее — 68
— Задержка сигнала на частоте, нс/ 100м, не более 10 МГц — 548
— Разность задержки сигнала между парами на частоте, нс/ 100м 10 МГц — 45
— Затухание в кабеле на частоте, дБ/100 м — 1 — 2,8 // 4 — 3,7 // 100 — 19,9 // 250 — 33,0
— Переходное затухание на ближнем конце между парами (NEXT) на частоте, дБ/100 м, не менее — 1 — 75,3 // 4 — 88,0 // 100 — 83,0 // 250 — 80,0
— Возвратные потери на частоте, дБ/100 м — 1 — 20,0 // 4 — 23,0 // 100 — 21,1 // 250 — 20,0
Механические характеристики
— Значение растягивающего усилия кабеля, не более, Н — 80
— Раздавливающие усилие, Н/см, не менее — 40
— Минимальный радиус изгиба кабеля, мм — 45
— Температура эксплуатации — от -20 до +60 °С
— Температура хранения и транспортировки — от -20 до +60 °С
— Температура монтажа — от -10 до +60 °С
— Относительная влажность при температуре +350 C, % — 98
— Наружный размер кабеля, не более, мм — 5,8
