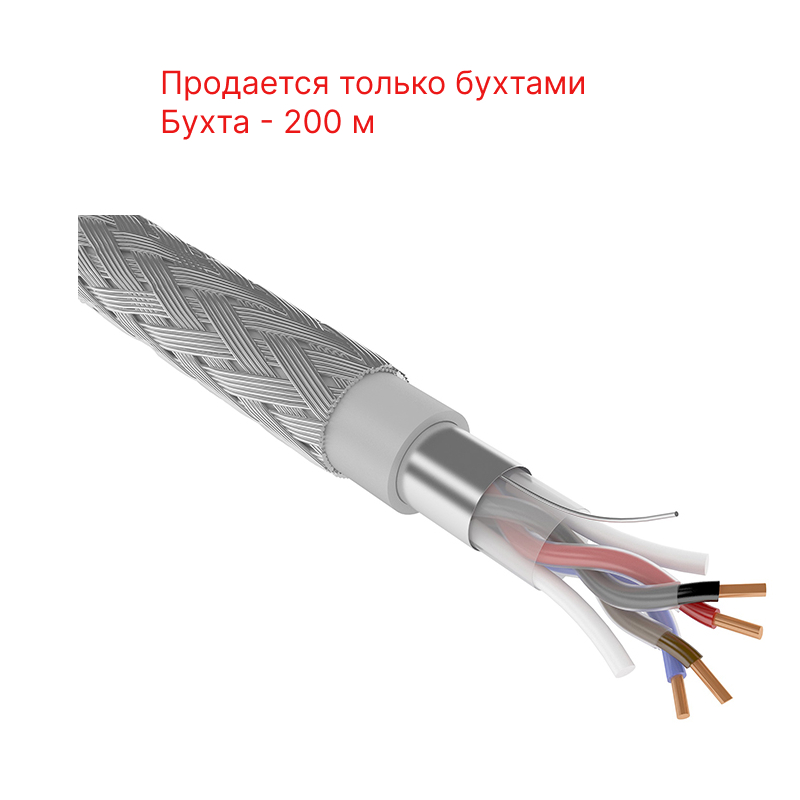

Паритет КИС-РВ нг(А)-FRLS 2х2х0,64 кабель(провод)

Описание

Предназначен для групповой внутренней стационарная прокладки, в т.ч. в составе огнестойкой кабельной линии (ОКЛ).
Для систем безопасности, противопожарной защиты, управления, автоматизации и других систем, сохраняющих работоспособность в течение 180 минут.

Технические характеристики:
Токопроводящая жила – медная однопроволочная
Изоляция — комбинированная (кремнийорганический и полиолефиновый слои)
Сердечник — парная скрутка
Экран – алюмополимерная лента
Контактная жила – медная лужёная однопроволочная
Оболочка — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Класс пожарной опасности по ГОСТ 31565-2012 — П1б.1.2.2.2
Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин
Кабели не распространяют горение при групповой прокладке
Пониженное дымо- и газовыделение при горении и тлении
Пониженная токсичность при горении/тлении – более 40 г/м3
Количество жил 4
Диаметр жилы, мм 0.64
Число и диаметр проволок 1х0,64
Сечение жилы, мм2 0.35
Диаметр по изоляции, мм 1.95
Диаметр кабеля, мм 9,4
Масса 1 км кабеля, кг 96.9
Объем горючей массы, л/км 55.7
Объем 1 км кабеля, м3 0.211
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, Ом 58
Электрическа ёмкость пары на длине 1 км, при частоте 0,8-1 кГц, нФ, не более 55
Волновое сопротивление, Ом 120
Коэффициент затухания (Attenuation), дБ/100м, не более 1.74 (при 1 МГц); 2.06 (при 1,5 МГц); 2.34 (при 2 МГц); 2.77 (при 3 МГц);  3.77 (при 6 МГц); 4.80 (при 10 МГц); 6.85 (при 20 МГц);
Относительная скорость распространения сигнала любой пары не менее 55% в диапазоне частот 1-20 МГц
Электрическое сопротивление изоляции постоянному токуна длине 1 км не менее 500 МОм
Омическая асимметрия жил в парах на длине 1 км не более 3%
Все значения приведены с пересчетом на температуру 20°С
Бухта 200м
