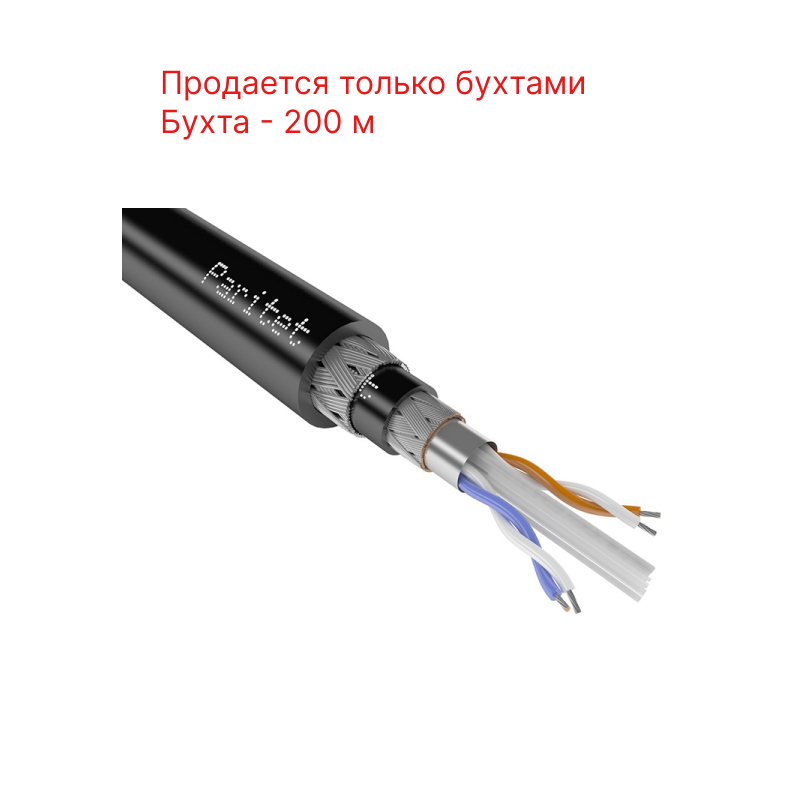

Паритет КИС-П 2х2х0,60 кабель (провод)

Описание

Интерфейсный кабель парной скрутки для интерфейса RS-485 (ModBus, CANbus), управления уличным освещением (DALI, DMX-512) имеет 2 пары жил диаметром 0,6 мм (24 AWG) в изоляции из сплошного полиолефина. Предназначен для внешней подвижной прокладки.

Технические характеристики:
Количество жил 4
Диаметр жилы, мм 0.6
Число и диаметр проволок 7х0,20
Калибр жилы 24 AWG
Сечение жилы, мм2 0.22
Диаметр по изоляции, мм 1.55
Плотность оплетки,  90%
Диаметр кабеля, мм 7,8
Масса 1 км кабеля*, кг 61.417
Объем горючей массы, л/км 27.3
Объем 1 км кабеля*, м3 0.112
окопроводящая жила – медная лужёная многопроволочная
Изоляция — сплошной полиэтилен
Сердечник — парная скрутка
Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
Контактная жила – медная лужёная многопроволочная
Оболочка — светостабилизированный полиэтилен
Волновое сопротивление 120 Ом
Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
Относительная скорость распространения сигнала не менее 70%
Омическая асимметрия жил в парах на длине 1 км не более 3%
Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)
Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05
Все значения приведены с пересчетом на температуру 20°С
Бухтовка, м 200
