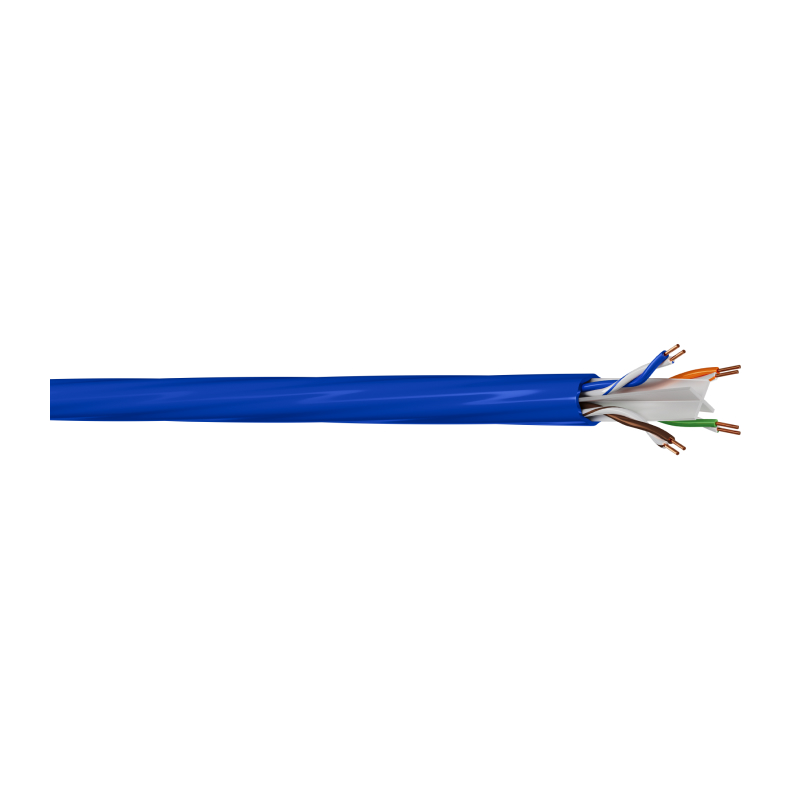

KCEP Кабель U/UTPнг(A) 4×2 AWG 24/1 LSZH Cat.6 (305м)

Описание

Количество пар в кабеле, до 4
Токопроводящая жила    мягкая медная проволока
Диаметр жилы    от 0,48 до 0,56 мм
Вид скрутки парная
Рабочая температура, °С -40 … +60
Температура монтажа, °С -10 … +60
Макс. наружный диаметр, до, мм 6,4
Применение:
Для построения структурированных кабельных систем, локальных вычислительных сетей, для общей коммуникационной инфраструктуры зданий, для горизонтальных подсистем и для организации «последней мили».
Конструкция кабеля:
Оболочка: Не распространяющая горение полимерная композиция с низким газо- и дымовыделением, не содержащая галогенов
Крестовина: Не распространяющая горение полимерная композиция с низким газо- и дымовыделением, не содержащая галогенов
Изоляция: Полиэтилен
Токопроводящая жила: Мягкая медная круглая проволока
Температурные диапазоны:
Температура хранения и транспортировки от -40 до +60 °С
Температура монтажа  от -10 до +60 °С
Рабочая температура от -40 до +60 °С
Относительная влажность при
температуре до 35 0C, % 98
Наружный размер, мм 6,2±0,2
Вес кабеля, кг/км 48±5%
Расцветка
Последовательность расцветки пар в кабеле
1: бело- синий | синий
2: бело- оранжевый | оранжевый
3: бело- зеленый | зеленый
4: бело- коричневый | коричневый
Упаковка и маркировка:
Строительная длина кабеля, 305 м
Упаковка Катушка (350х280х350)
Способ нанесения маркировки Струйная печать
Погрешность маркировки, % ±0,5
Пожарные характеристики:
Нераспространение горения: категория А, ПРГП1 (ГОСТ IEC 60332)
Электрические характеристики:
Сопротивление токопроводящей жилы постоянному току, не более, Ом/100м — 9,6
Асимметрия сопротивления жил в паре по постоянному току, не более, % — 2
Рабочая ёмкость пары, не более, Ф/км — 56
Сопротивление изоляции постоянному току, не менее, МОм·м — 5000
Испытательное напряжение постоянного тока в течение 1 мин, кВ — 1,0
Испытательное напряжение переменного тока в течение 1 мин на частоте 0,00005, кВ — 0,7
Диапазон частот, МГц — 1-250
Скорость передачи данных до, на частоте 0-250, Гбит/с — 10
Задержка сигнала,  на частоте 250, не более,нс/100м — 536
Разность задержки сигнала между парами, на частоте 0-250, не более, нс/100м — 45
Вносимые потери на частоте, не более, дБ/100м — 1 МГц — 2,1 // 4 МГц — 3,8 // 10 МГц — 6,0 // 16 МГц — 7,6 // 20 МГц — 8,5 // 31,25 МГц — 10,7 // 62,5 МГц — 15,5 // 100 м МГц — 19,9 // 200 МГц — 29,1 // 250 МГц — 33,0
Переходное затухание на ближнем конце между парами (NEXT) на частоте, не менее, дБ/100м — 1 МГц — 65,3 // 4 МГц — 56,3 // 10 МГц — 50,3 // 16 МГц — 47,2 // 20 МГц — 45,8 // 31,25 МГц — 42,9 // 62,5 МГц — 38,4 // 100 МГц — 35,3 // 200 МГц — 30,8 // 250 МГц — 29,3
Возвратные потери на частоте, не более, дБ/100м — 1 МГц — 20,0 // 4 МГц — 23,0 // 10 МГц — 25,0 // 16 МГц — 25,0 // 20 МГц — 25,0 // 31,25 МГц — 23,6 // 62,5 МГц — 21,5 // 100 м МГц — 20,1 // 200 МГц — 18 // 250 МГц — 17,3
