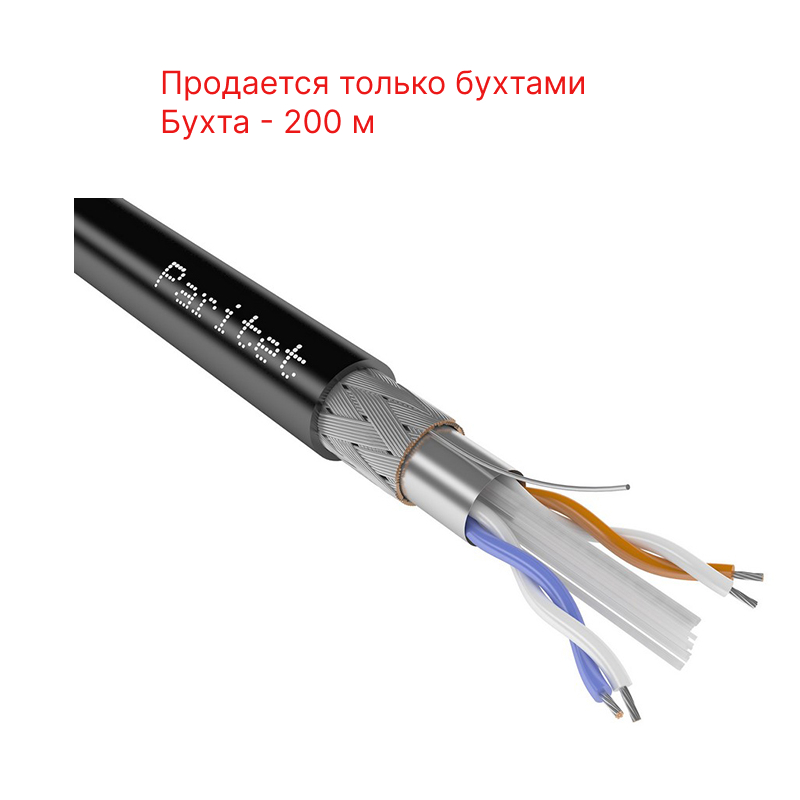

Паритет КИС-В 2х2х0,60 кабель (провод)

Описание

Предназначен для одиночной внутренней подвижной прокладки, в т.ч. во взрывоопасных зонах по ГОСТ IEC 60079-14-2013. Кабель стоек к воздействию повышенного уровня электромагнитных шумов и помех.

Технические характеристики:
Токопроводящая жила медная лужёная многопроволочная
Изоляция сплошной полиэтилен
Сердечник парная скрутка
Экран оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
Контактная жила медная лужёная многопроволочная
Оболочка ПВХ пластикат
Класс пожарной опасности по ГОСТ 31565-2012 — О1.8.2.5.4
Кабели не распространяют горение при одиночной прокладке
Количество жил 4
Диаметр жилы, мм 0.6
Число и диаметр проволок 7х0,20
Калибр жилы 24 AWG
Сечение жилы, мм2 0.22
Диаметр по изоляции, мм 1.55
Плотность оплетки,  90%
Диаметр кабеля, мм 8,1
Масса 1 км кабеля, кг 70.917
Объем горючей массы, л/км 27.3
Объем 1 км кабеля, м3 0.112
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил Коэффициент затухания (Attenuation), дБ/100м, не более 1 МГц (2.10); 1,5 МГЦ (2.65); 2 МГЦ (3.05); 3 МГЦ (3.60); 6 МГЦ (4.90); 10 МГЦ    (6.20); 20 МГЦ    (8.60)
Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил 8.10
Электрические характеристики кабелей четверочной скрутки в зависимости от диаметра жил Коэффициент затухания (Attenuation), дБ/100м, не более 1 МГц     (2.10); 1,5 МГЦ (2.40); 2 МГЦ    (2.70); 3 МГЦ (3.20); 6 МГЦ    (4.40); 10 МГЦ    (5.60); 20 МГЦ    (7.50)
Волновое сопротивление 120 Ом
Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
Относительная скорость распространения сигнала не менее 70%
Омическая асимметрия жил в парах на длине 1 км не более 3%
Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)
Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05
Все значения приведены с пересчетом на температуру 20°С
Относительная скорость распространения сигнала, не менее    0.60
Номинальная электрическая ёмкость пары на 1 км, нФ, не более    50
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, Ом, не более    119
Бухта, м 200
