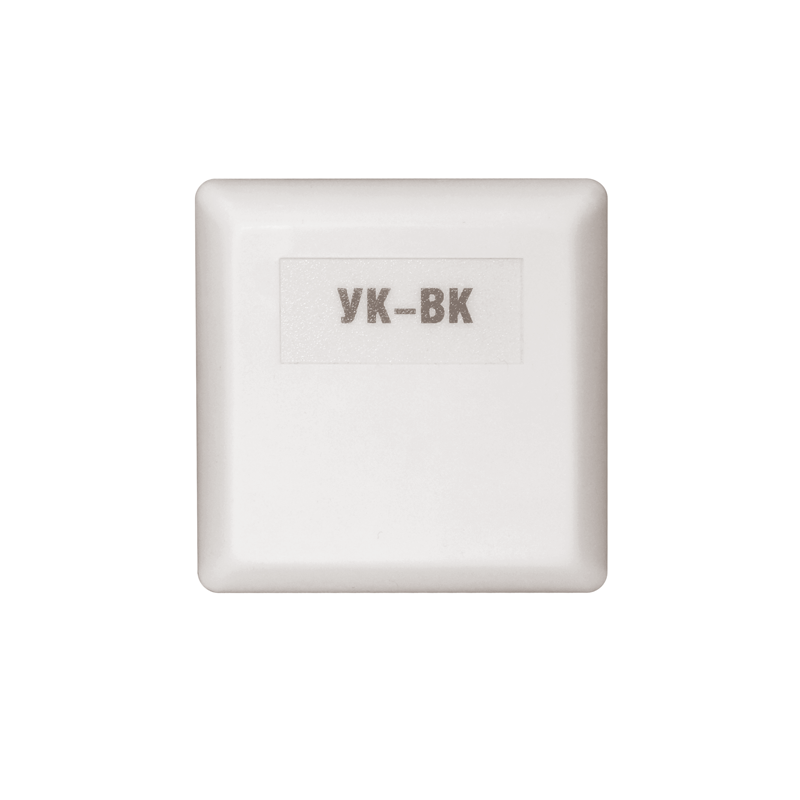

Болид УК-ВК исп.06 Устройство коммутационное

Описание

Устройство содержит два реле с переключающими контактами и схему управления, позволяющую включать реле сигналом уровня логическая «1» (+ 5В КМОП). Используется совместно с контроллером доступа «С2000-2», работающим в режиме «Шлагбаум», для управления светофором, а также коммутации исполнительных устройств системах охранно-пожарной сигнализации и контроля доступа.

Технические характеристики:
Количество исполнительных реле    2
Параметры источника питания:
напряжение источника питания    (10,2…14,2) В
ток потребления (оба реле включены)    не более 110 мА
Максимально коммутируемое напряжение каждого реле
переменное    250 В
постоянное    30 В
Максимально коммутируемый ток реле
переменный    10 А
постоянный    10 А
Характеристики управляющего сигнала
входное напряжение    4,0…20,0 В
входной ток по каждому входу при входном напряжении 5,0 В    не более 0,8 мА
Диапазон рабочих температур    от минус 30 до +50°C
Габаритные размеры    75х75х46 мм
Масса    не более 0,1 кг
