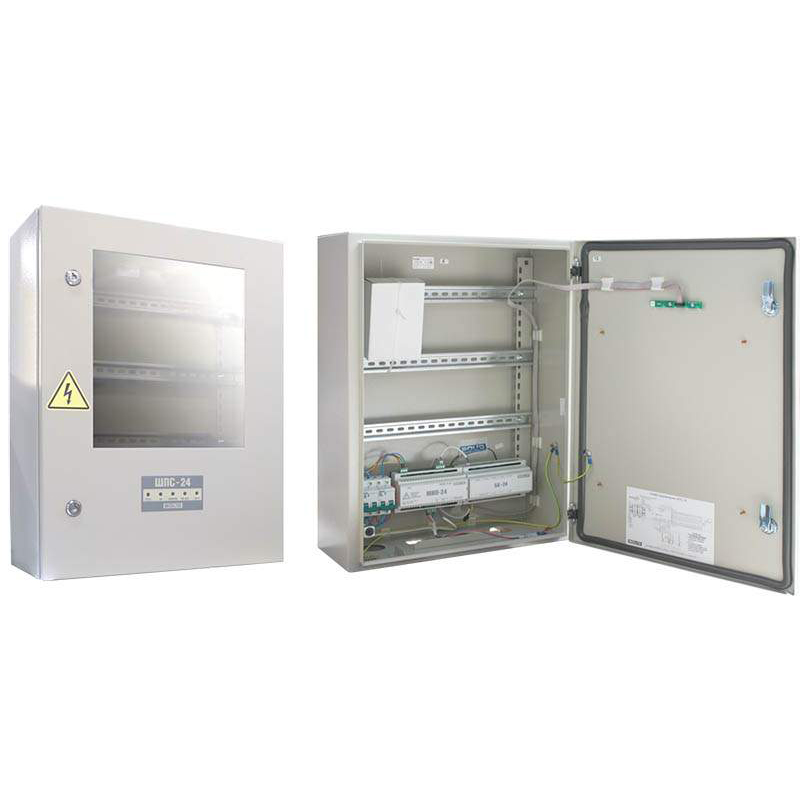

Болид ШПС-24 исп.10 Шкаф пожарной сигнализации

Описание

Предназначен для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020.

Технические характеристики:
Количество вводов питания — 2
Основной источник питания — Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
Резервный источник питания — Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
Номинальное выходное напряжение:
при питании от сети — (27,2±0,6) В
при питании от батарей — (19…27) В
Номинальный суммарный ток нагрузки — 2 А
Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС — 7
Максимальный ток по одному выходу "24 В" — 0,4 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями) —  не более 120 ВА
Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС — 7
Количество изолированных интерфейсов RS-485 для подключения внешних устройств — 2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС — не более 10 м
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с — не более    3000 м
Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее    500 В, 50 Гц
Габаритные размеры — не более 650×500×220 мм
Масса шкафа (с аккумуляторными батареями) — не более 30 кг
Степень защиты, обеспечиваемая оболочкой — IР54
Возможность установки монтажного комплекта МК-1 — есть
