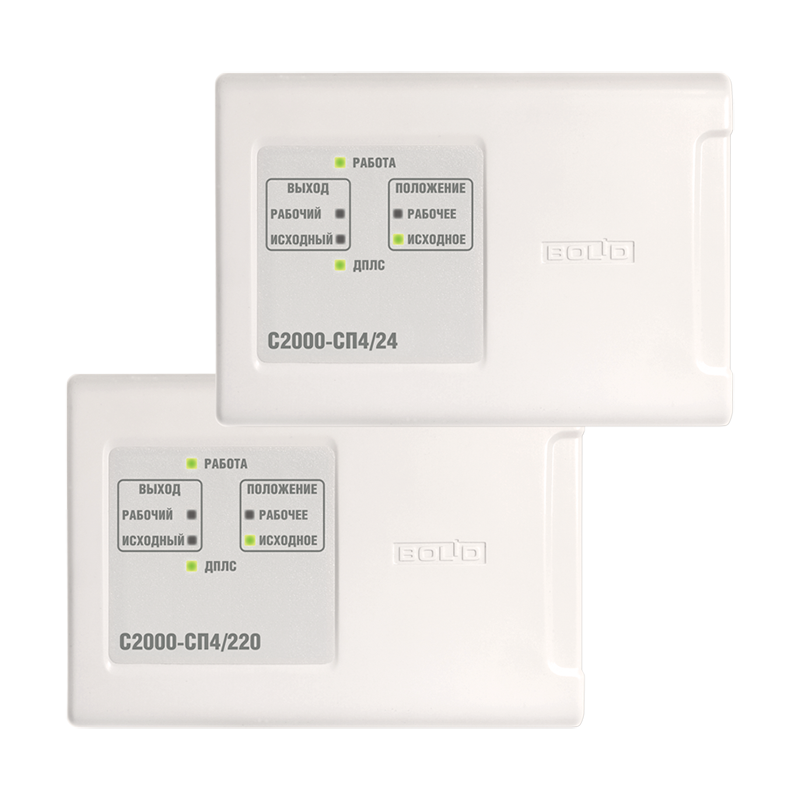

Болид С2000-СП4/24 Адресный блок для управления приводом
Bolid · Болид С2000-СП4/24 Адресный блок для управления приводом
- Количество зон
- 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
- Макс. коммутируемое
- 2 В до 28, 4 В постоянного тока, от 10
- Количество выходов
- 2
- Рабочая температура
- -30...+55 °С
- Степень защиты
- IP40
Описание
Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Технические характеристики:
Количество выходов 2 релейных выхода с контролем целостности линии подключения нагрузки
Максимальный коммутируемый ток одного реле 3 А
Коммутируемое напряжение (от источника питания блока) зависит от исполнения от 10,2 В до 28,4 В
Максимальный ток контроля исправности цепей 1,5 мА
Количество контролируемых зон 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС не более 1,5 мА
Гальваническая развязка ДПЛС и источника питания силовой части до 500 В
Датчик вскрытия корпуса микропереключатель
Время технической готовности не более 15 с
Рабочий диапазон температур от минус 30 до +55°C
Относительная влажность до 93% при +40°C
Степень защиты корпуса IР40
Габаритные размеры 156х107х39 мм
Масса не более 0,2 кг
Программирование программа UProg.exe
Тип монтажа настенный навесной или на DIN-рейку
Детали
| Количество зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
|---|---|
| Макс. коммутируемое | 2 В до 28, 4 В постоянного тока, от 10 |
| Количество выходов | 2 |
| Рабочая температура | -30…+55 °С |
| Бренд | Bolid |
| Степень защиты | IP40 |
