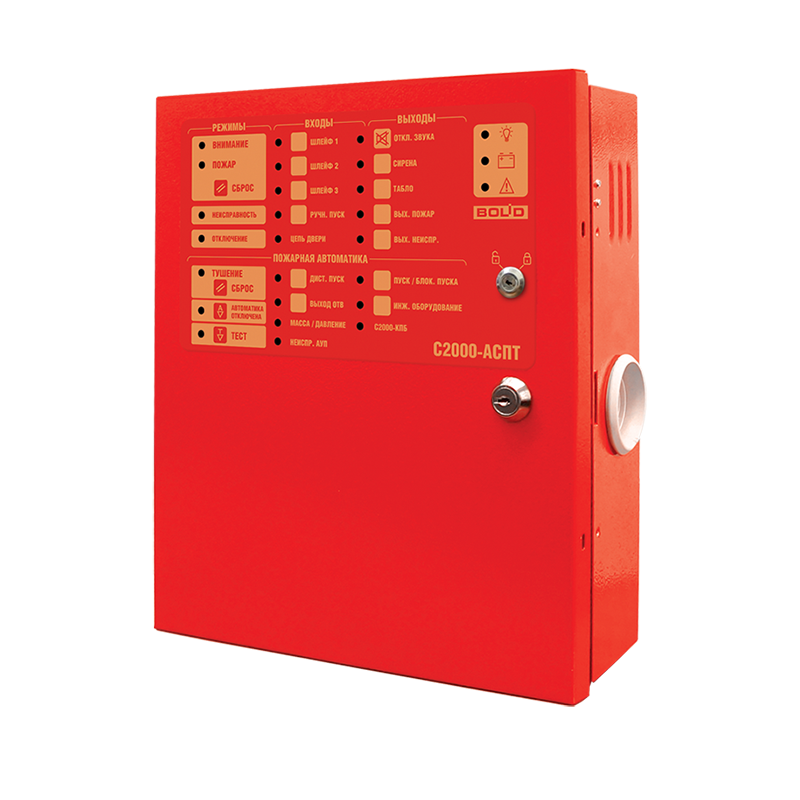

Болид С2000-АСПТ Прибор приемно-контрольный

Описание

Блок предназначен для централизованной (в составе системы «Орион») противопожарной защиты объектов промышленного и гражданского назначения по одной зоне порошкового, аэрозольного или газового пожаротушения.

Технические характеристики:
Количество радиальных неадресных пожарных шлейфов сигнализации (ШС)    3
Количество радиальных неадресных контролируемых цепей    4
Макс. сопротивление проводов ШС без учёта оконечного сопротивления    100 Ом
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"    50 кОм
Подключаемые к ШС устройства
Неадресные пожарные и технологические извещатели с релейным выходом    без ограничений
Неадресные пожарные извещатели, питающиеся от ШС    общий ток потребления извещателей по одному ШС типа 1 — до 3 мА;
общий ток потребления извещателей по одному ШС типа 2 — до 1,2 мА
Напряжение на каждом входе ШС    19 В ÷ 24 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС    26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация на лицевой панели    27 светодиодных индикаторов
Встроенный звуковой сигнализатор    не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса    микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)    RS-485, протокол Орион
Питание прибора, основное    Сетевое напряжение от 187 до 242 В (50 Гц ± 5%)
Питание прибора, резервное    2 аккумуляторных батареи, 12 В, 4,5 А·ч
Выход для питания внешних устройств стабилизированным напряжением    (24 ± 2) В/200 мА
Контролируемые выходы    5 шт.
Цепи запуска и управления оповещателями    (24 ± 2) В/1 А (до 2 А в течение 2 с), ток контроля 1,5 мА
Неконтролируемые выходы    3 шт.
Реле «Пожар», «Неисправность»    0,1 А/100 В
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д)    2 А/28V DC
Внешний считыватель электронных идентификаторов (ЭИ)    1 вход
Рабочий диапазон температур    от 0 до +50 °C
Относительная влажность    до 98% при +25 °C
Степень защиты корпуса    IР30
Габаритные размеры    305×255×95 мм
Масса прибора    не более 6 кг (без аккумуляторной батареи)
Программирование прибора    программа UProg.exe
