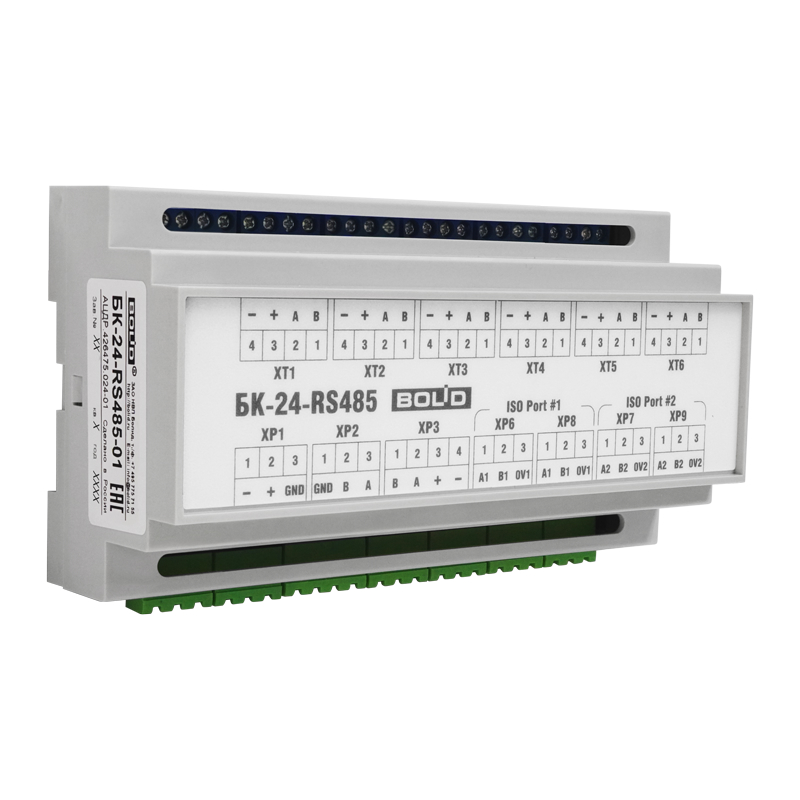

Болид БК-24-RS485-01 Блок коммутации для установки в шкаф

Описание

Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

Технические характеристики:
Входное напряжение питания 20…28 В
Количество выходов для подключения питания приборов    7
Максимальный ток по одному выходу 0,4 А
Собственный ток потребления (без учета подключенных приборов)    не более 80 мА
Количество выходов для подключения внутреннего интерфейса RS-485 для приборов    7
Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства    не более 10 м
Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485    2
Длина линий изолированных интерфейсов RS-485 при скорости работы
9600 Бит/с    не более 3000 м
Степень защиты оболочки по ГОСТ 14254-2015    Определяется степенью защиты монтажного устройства
Диапазон рабочих температур    от минус 30 °С до +50 °С
Габаритные размеры БК    156х86х58 мм
Масса БК    0,2 кг
Тип монтажа    на DIN-рейку
